Басейнові вентиляційні установки Optima Turkus
Виконання Optima для басейнів і аквапарків: осушення повітря, підтримка вологісного й теплового режиму, рекуперація тепла. Розраховане на вологе хімічно агресивне середовище. Продуктивність 500–30 000 м³/год.
Надішліть ТЗ файлом — відповідаємо протягом години в робочий час.

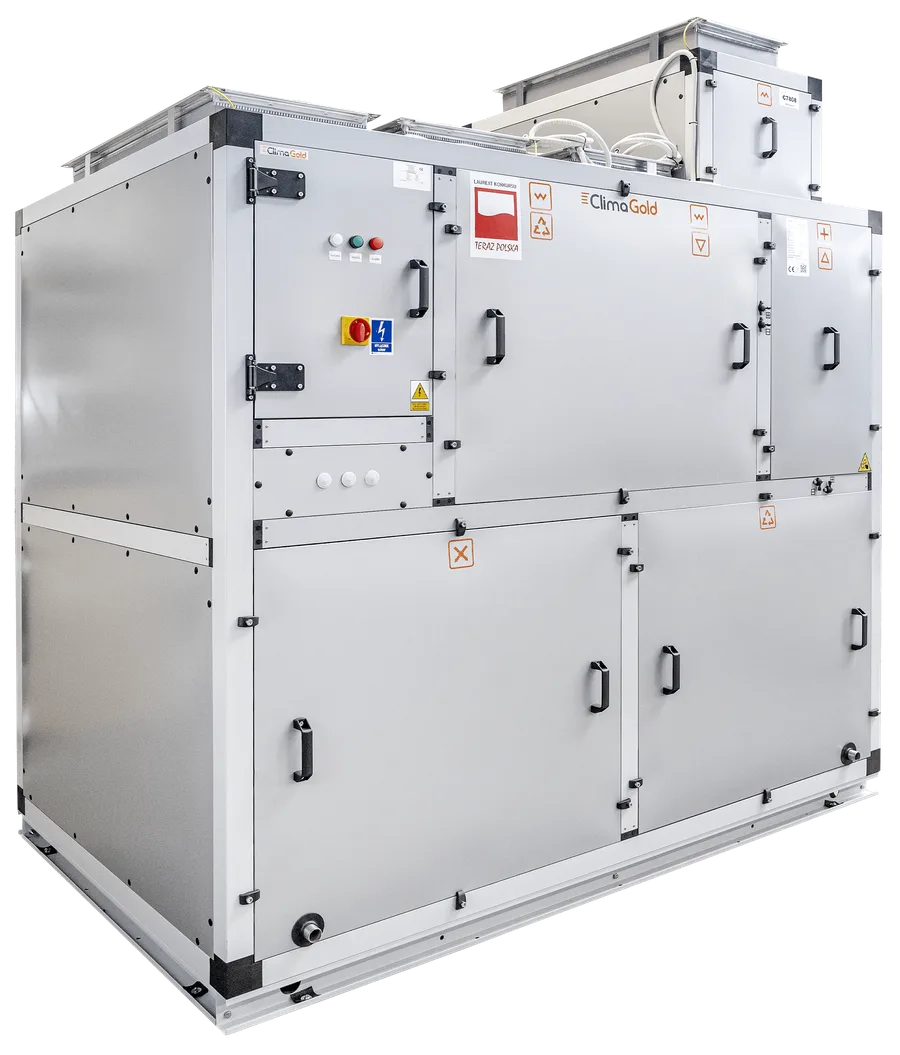

Про установку Optima Turkus
Optima Turkus — спеціалізовані вентиляційні установки, спроєктовані як рішення механічної вентиляції для об’єктів зі значним рівнем вологості. Clima Gold як досвідчений виробник пропонує обладнання для місць, де ключове значення мають ефективне осушення повітря, стійкість матеріалів і комфорт користувачів.
Установки Optima Turkus застосовуються на таких об’єктах, як криті басейни, аквапарки, зони wellness і spa, готельні басейни та промислові підприємства з підвищеною вологістю. Це рішення пасує до сучасних систем HVAC, які вимагають стабільного контролю температури й вологості.
Обладнання оснащене спеціалізованими технічними рішеннями для роботи з повітрям високої вологості, забрудненим хімічними сполуками басейнової технології. Optima Turkus забезпечує подачу потрібної кількості свіжого повітря, ефективне осушення приміщень і надійну роботу інсталяції протягом усього року.
Завдяки високоефективній рекуперації тепла установки дозволяють зменшити споживання енергії та знизити експлуатаційні витрати об’єкта. Це особливо суттєво там, де вентиляційна інсталяція працює в безперервному режимі.
Застосування визнаних систем керування, зокрема автоматики Carel, дає точне управління параметрами роботи та безпроблемну інтеграцію з надбудованими системами BMS. Установки конфігуруються індивідуально за продуктивністю, функціями й оснащенням під специфіку об’єкта.
У більших проєктах басейнові рішення можуть працювати разом із даховими установками, утворюючи енергоощадні та комплексні системи HVAC.

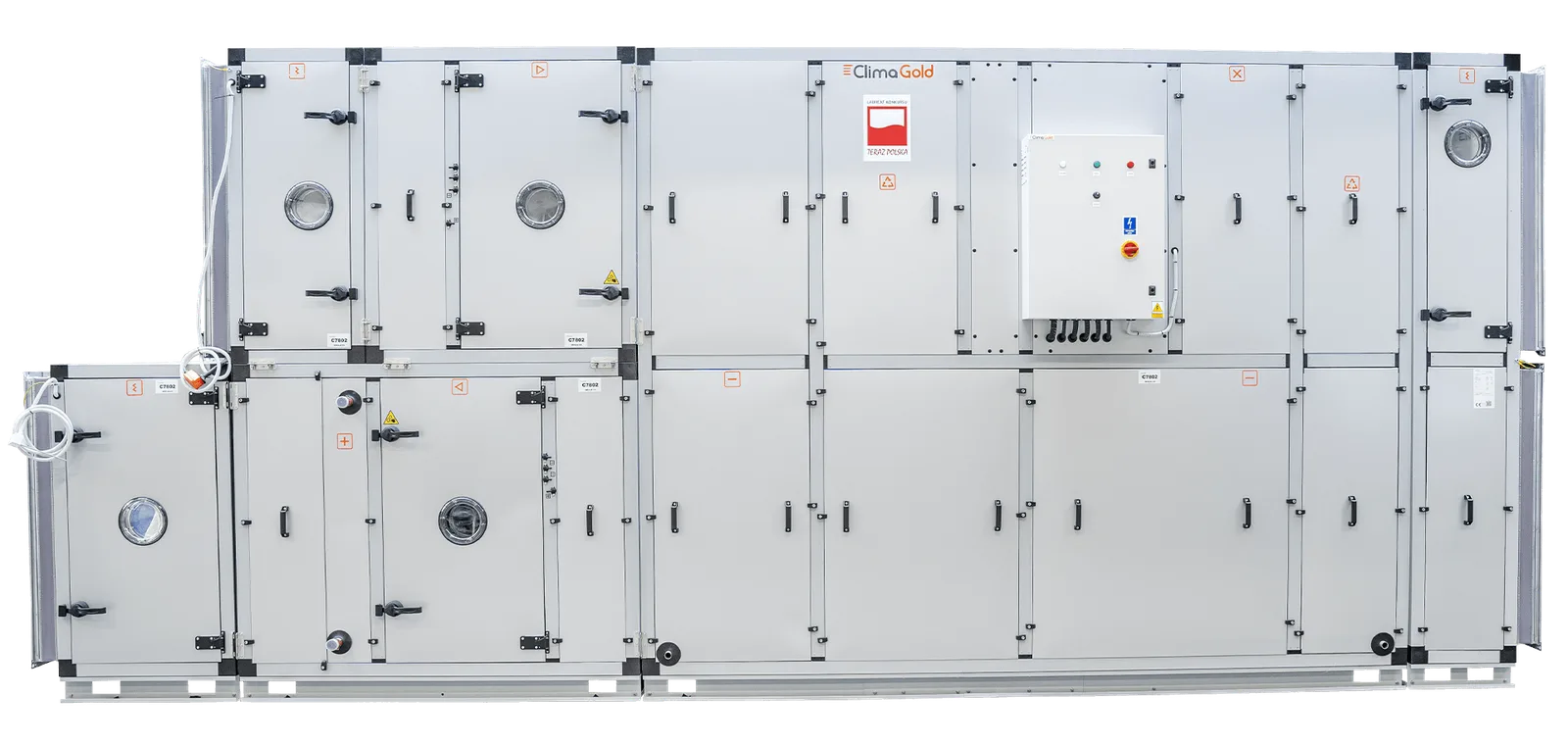

Конструкція
Наведіть на позначку, щоб побачити вузол установки зблизька.
Вузли установки — списком під фото.
Виконання
Для зовнішнього монтажу застосовується додатковий дах, що захищає установку від атмосферних впливів.
Конструкція
Каркасна конструкція на алюмінієвому профілі.
Ізоляція
Ізоляція товщиною 63 мм — панелі, заповнені мінеральною ватою.
Рама
Рама заввишки 120 мм з оцинкованої сталі підвищеної корозійної стійкості.
Конфігурація
Доступна конфігурація: секційна.
Двигуни вентиляторних вузлів
Двигуни EC (електронно комутовані) або AC (змінного струму) для роботи з частотними перетворювачами.
Рекуперація тепла
Високоефективні системи рекуперації тепла: протитечійний або роторний теплообмінник чи контур із проміжним теплоносієм.
Теплообмінник
Будь-яка конфігурація водяних або фреонових теплообмінників, що працюють у режимах нагріву й охолодження.
Автоматика
Автоматика вбудована, надбудована або постачається окремо.
Проводка
Заводська проводка вимірювальних і виконавчих елементів автоматики з необхідними швидкороз’ємами для з’єднання секцій.
Аксесуари
Імпульсні трубки контролю повітряного потоку для швидкого налагодження установки та інсталяції.
Ревізійні вікна
Кожухи секцій фільтрів і вентиляторних вузлів обладнані ревізійними вікнами для контролю роботи та зносу елементів.
Захист підлог і стін
Підлоги та внутрішні стіни виконані з нержавіючої або фарбованої сталі — для вищої корозійної стійкості та простішого миття установки.
Реверсивний тепловий насос
Можливе вбудовування контуру реверсивного теплового насоса у функціях нагріву та охолодження.
- секційна конфігурація
- каркасна конструкція, лакований алюмінієвий профіль
- конструкційна рама заввишки 120 мм
- ізоляція товщиною 50 мм / 63 мм
- термічні властивості корпусу: T2/TB3 для ізоляції 50 мм · T2/TB1 для ізоляції 63 мм
- корозійна стійкість: клас C5
- жорсткість корпусу: D1
- герметичність корпусу: L1
- автоматика: вбудована, надбудована або постачається окремо
Оснащення
- гліколева рекуперація
- протитечійний теплообмінник
- роторний теплообмінник
- перехресний теплообмінник
- вбудований тепловий насос
- вентилятори AC/EC
- нагрівач: водяний, електричний, газовий
- охолоджувач: водяний, фреоновий
- фільтри класу G4–F9 (Coarse 65% – PM1 80%)
- жировий фільтр G2
- вугільні фільтри
- УФ-лампи
- біполярний іонізатор
- паровий / адіабатичний зволожувач
- інсталяція гліколевої рекуперації
- регулювально-насосний вузол водяного нагрівача
- шумоглушники
Де ставлять Optima Turkus
Установка призначена для приміщень зі значним ступенем вологості, де звичайна вентиляція не витримує середовища й не тримає режим.
Басейни
Криті басейни громадського й приватного призначення
Аквапарки
Об’єкти з великою площею водного дзеркала та високою вологістю
Промислові підприємства
Виробництва з вологим або агресивним середовищем
Чому для басейну не підходить звичайна установка
Повітря над басейном — це висока вологість плюс хімія водопідготовки. Для звичайної установки це середовище руйнівне, а для приміщення без правильного осушення — джерело конденсату, плісняви й поступового руйнування конструкцій.
Агресивне середовище
Матеріали та технічні рішення, розраховані на вологе повітря з хімією водопідготовки
Надлишкова вологість
Осушення повітря до потрібного рівня, підтримка вологісного режиму
Тепловий комфорт
Підтримка температури в приміщенні басейну
Вартість опалення
Рекуперація тепла знижує енергоспоживання — критично для басейну, який дорого опалювати
Технічні характеристики
| Діапазон продуктивності | 500–30 000 м³/год |
|---|---|
| Тип | Припливно-витяжна установка з конфігурацією під об’єкт |
| Базова конструкція | Секційна Optima: алюмінієвий самонесний каркас, панелі, ліве або праве виконання |
| Функції | Вентиляція, осушення, рекуперація тепла, підтримка вологісного й теплового режиму |
| Виконання | Спеціальне, під вологе хімічно агресивне середовище басейну |
Габарити, вага, доступний напір, ККД рекуперації та клас корозійної стійкості розраховуються під конкретний об’єкт — залежать від площі водного дзеркала, режиму експлуатації та вимог до осушення. Надішліть параметри басейну — повернемо технічну картку з цими даними. →
Великі басейни та нестандартні задачі
Turkus як виконання Optima рахується до 30 000 м³/год. Для великих аквапарків, об’єктів із нестандартними габаритами або особливими вимогами до середовища установка виготовляється як Spec — на замовлення. Таку задачу краще озвучити ще на етапі підбору, щоб одразу закласти правильне виконання.
Що йде в комплекті
-
Автоматика керування
Від виробника, із заводською проводкою
-
Документація
Технічно-експлуатаційна документація, технічна картка, сертифікати
-
Гарантія та сервіс
Сервісна служба, гарантійні та післягарантійні огляди
-
Віддалений моніторинг
ClimaVisa, опційно, у браузері без встановлення програм
Вентиляція та осушення басейну на установках Optima Turkus
Повітря над водним дзеркалом — окрема інженерна задача: постійне випаровування насичує його вологою, а водопідготовка додає хімічно агресивні сполуки. Установка в стандартному виконанні в такому середовищі швидко втрачає теплообмінники й корпус, а приміщення без керованого осушення отримує конденсат на конструкціях і скління, що запотіває. Тому вентиляція басейну проєктується на спеціалізованому обладнанні: Optima Turkus — басейнове виконання Optima з продуктивністю 500–30 000 м³/год, розраховане саме на вологе агресивне середовище. Як це виглядає на рівні об’єкта — на сторінці вентиляція басейнів і аквацентрів.
Осушення в басейновій установці працює через повітрообмін: вологе витяжне повітря видаляється, а підготовлений приплив із нижчим вологовмістом поглинає нове випаровування — так підтримується стабільний вологісний і тепловий режим зали. Оскільки інсталяція працює безперервно, ключова стаття витрат — нагрів припливу, і саме тому Turkus комплектується високоефективною рекуперацією тепла: протитечійним, роторним чи перехресним теплообмінником, гліколевим контуром або вбудованим тепловим насосом. Рекуператор повертає тепло витяжного повітря, яке інакше викидалося б назовні, і відчутно знижує експлуатаційні витрати об’єкта.
Середовище басейну диктує й конструкцію. Базою слугує секційна установка Optima: каркас із лакованого алюмінієвого профілю, панелі з ізоляцією 50 або 63 мм, рама з оцинкованої сталі підвищеної корозійної стійкості. Для басейнового виконання корпус має клас корозійної стійкості C5, а підлоги та внутрішні стіни виконуються з нержавіючої або фарбованої сталі — це і стійкість до хімії, і простіше миття установки. Фільтрація — класи G4–F9, окремо доступні вугільні фільтри та УФ-лампи. Ревізійні вікна секцій фільтрів і вентиляторів дозволяють контролювати знос без розбирання установки.
Застосування Optima Turkus — криті басейни громадського й приватного призначення, аквапарки, зони wellness і spa, готельні басейни, промислові виробництва з підвищеною вологістю. Керування — автоматика Carel із заводською проводкою та інтеграцією в BMS, опційно віддалений моніторинг ClimaVisa. Для задач понад 30 000 м³/год або з нестандартними габаритами установка виготовляється на замовлення як Optima Spec. Для підбору достатньо площі водного дзеркала, об’єму приміщення й режиму експлуатації: надішліть параметри — повернемо технічну картку з конфігурацією, габаритами та строком поставки від 6 тижнів.
Часті питання
Чим басейнова вентиляційна установка відрізняється від звичайної?
Виконанням під середовище. Повітря над басейном поєднує високу вологість і хімічні сполуки водопідготовки, тому в Turkus корпус має клас корозійної стійкості C5, підлоги й внутрішні стіни — з нержавіючої або фарбованої сталі, а технічні рішення розраховані на роботу з вологим агресивним повітрям. Звичайна установка в такому середовищі прискорено кородує, а головне — не вирішує задачу осушення, без якого приміщення руйнує конденсат.
Як вентиляція осушує повітря в критому басейні?
Повітрообміном: установка видаляє насичене вологою витяжне повітря й подає підготовлений приплив, який поглинає випаровування з водного дзеркала. Продуктивність і конфігурація розраховуються під конкретний об’єкт — від площі дзеркала та режиму експлуатації залежить, скільки вологи потрібно відводити. Щоб безперервне осушення не з’їдало бюджет на опалення, тепло витяжного повітря повертається через рекуператор або вбудований тепловий насос.
Чи інтегрується Optima Turkus у систему диспетчеризації будівлі?
Так. Установки комплектуються автоматикою Carel із заводською проводкою вимірювальних і виконавчих елементів, тож на об’єкті лишається з’єднати секції швидкороз’ємами. Інтеграція з надбудованими системами BMS штатна — Modbus, BACnet, HTTPS. Опційно доступний віддалений моніторинг ClimaVisa, який працює в браузері без встановлення програм: стан установки видно з будь-якого робочого місця.
Що потрібно, щоб отримати підбір установки для басейну?
Площа водного дзеркала, об’єм приміщення та режим експлуатації — цього достатньо для першого розрахунку; файл ТЗ теж підходить. За цими даними повертаємо технічну картку з конфігурацією секцій, габаритами, вагою, ККД рекуперації та строком поставки — від 6 тижнів. Вартість визначається через підбір, бо кожна установка конфігурується індивідуально під об’єкт.
