Автоматика керування від виробника, а не збірка на об'єкті
Установки Clima Gold приходять із заводською проводкою й автоматикою керування, зібраною та перевіреною на виробництві. Щит не збирають на місці, схему не малюють по ходу, сумісність компонентів не з'ясовують під час пусконалагодження.
- 100%
- Заводська готовність
- 24/7
- Віддалений моніторинг
Сучасні системи керування
Сучасна автоматика — ключ до ефективної, безпечної та енергоощадної роботи систем вентиляції й кондиціювання.
Рішення Clima Gold дають повний контроль над параметрами роботи установки — від температури та витрати повітря до моніторингу споживання енергії й нагляду за всією системою.
В основі — перевірені технології, зрозумілі інтерфейси керування та віддалений моніторинг: об’єктом можна керувати з будь-якого місця.
Системи розраховані на безвідмовну роботу й щоденне використання без спеціальної підготовки оператора.
Що вміє автоматика
Автоматика не просто вмикає й вимикає установку. Вона оптимізує роботу за якістю повітря та станом обладнання, а оператору показує все зрозумілою мовою.
-
Оптимізація за якістю повітря
Алгоритми враховують CO₂, VOC, відносну й абсолютну вологість — установка працює за потребою, а не на повну постійно.
-
Адаптивні алгоритми енергозбереження
Зниження споживання під фактичні умови приміщення.
-
Аварії українською мовою
Повідомлення в текстовій формі з датою появи й завершення, окремий список активних та історичних аварій.
-
Реєстрація перебоїв живлення
Фіксація періодів відсутності електроживлення.
-
Захист теплообмінників

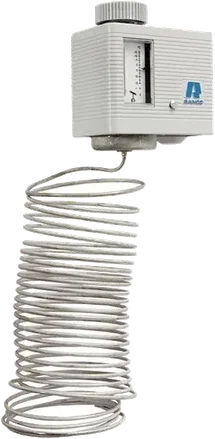

Протифризний захист водяного нагрівача з боку повітря й води, контроль обмерзання рекуператора.
-
Чотири рівні доступу
Окремі паролі під різні рівні: оператор, сервіс, налаштування.
Функції системи керування
Повний перелік того, що контролер уміє з коробки. Конкретний набір залежить від комплектації установки й датчиків на об’єкті.
- Регулювання температури припливного або витяжного повітря, зокрема за температурою в приміщенні
- Регулювання відносної чи абсолютної вологості з обмеженням вологості в припливному каналі
- Контроль якості повітря в приміщенні: CO₂, VOC, виявлення небажаних газів — чадного, зрідженого, аміаку
- Підтримання сталої витрати повітря за вимірюванням на трубці Вентурі, сталого тиску в каналі припливу чи витяжки або тиску в приміщенні — перетворювачем із функцією auto-zero
- Робота з канальними регуляторами CAV і VAV
- Контроль забруднення фільтрів із виявленням прориву фільтра
- Контроль роботи пристрою рекуперації тепла
- Захист електричного нагрівача від перегріву, блокування роботи та вибіг вентилятора

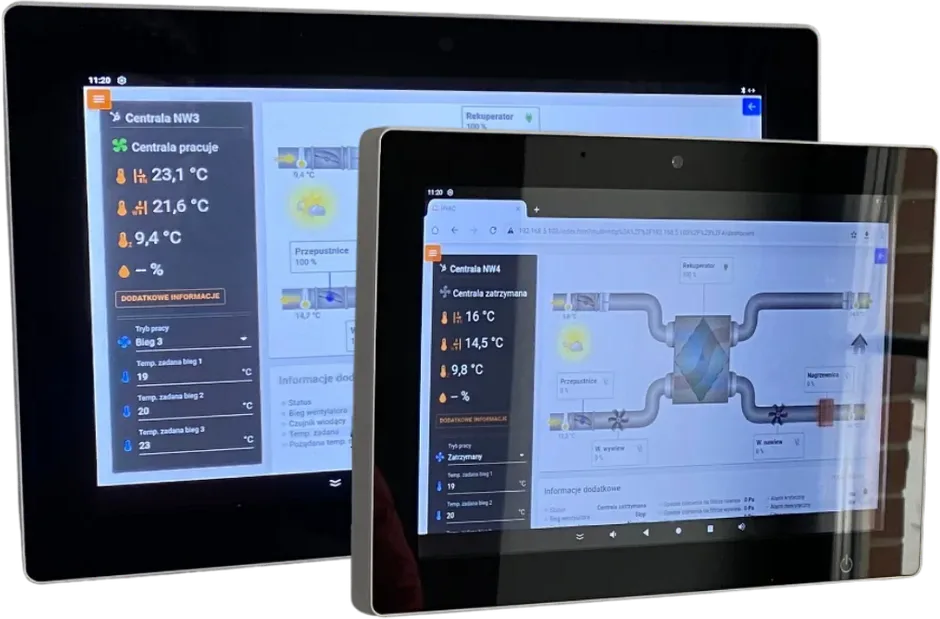

Сенсорна панель PoE
Основний інтерфейс оператора: сенсорний екран із живленням по мережевому кабелю — один кабель на живлення й дані, окрема лінія 230 В до панелі не потрібна.
- Зрозуміле меню: графіка й текстові пояснення замість кодів
- Вимірювання, стани установки й параметри керування — на головному екрані
- Заставка із захистом паролем
- Чотири рівні сервісного доступу, у кожного власний пароль
- Адаптивні алгоритми енергозбереження
- Аварії текстом, із датою й часом появи та зняття
- Журнал перебоїв живлення

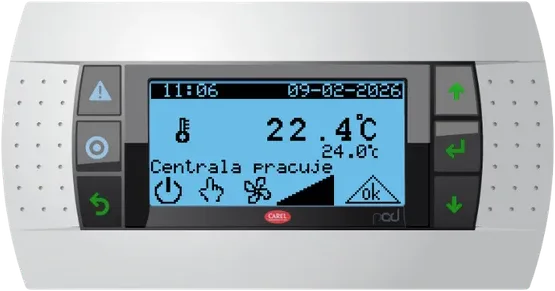

Панель оператора CAREL PGD
Панель CAREL PGD, поширена в автоматиці вентиляції та холоду, дає прямий доступ до роботи контролера й базових сервісних функцій просто з установки.
PGD — це більше, ніж дисплей. Це повноцінний діагностичний інструмент.
Знаючи структуру меню, сервісний інженер швидко оцінює стан системи, знаходить несправність, робить швидкі перевірки й коригує ключові параметри.
Часто кількох хвилин роботи з PGD достатньо, щоб знайти джерело проблеми — без ноутбука, без окремого програмного забезпечення й без зайвого простою.

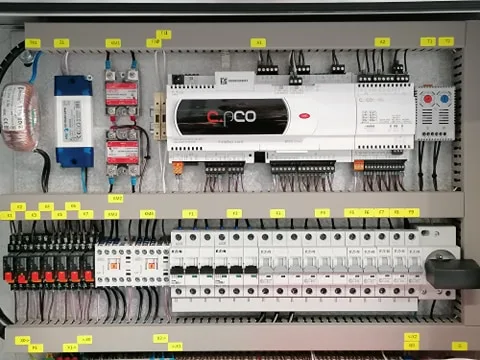

З чого зібрана автоматика

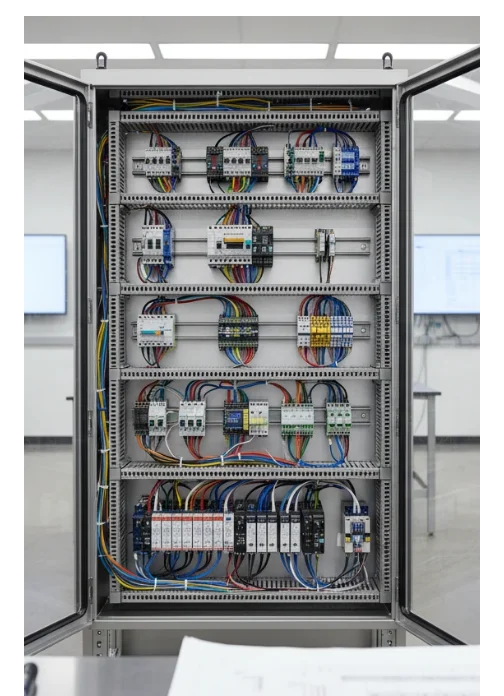

Щит зібраний із компонентів відомих виробників — це не безіменна збірка, а обладнання з передбачуваним ресурсом і доступним сервісом.
| Компонент | Виробник і роль |
|---|---|

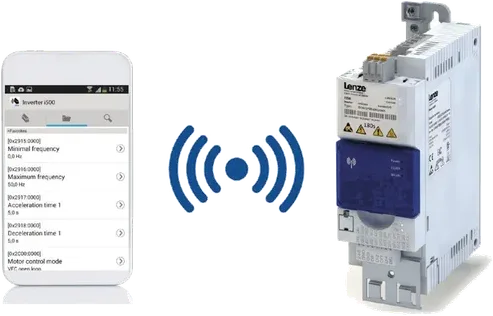

| Частотні перетворювачі | Lenze — компактні габарити, комунікація Modbus, Wi-Fi, USB |

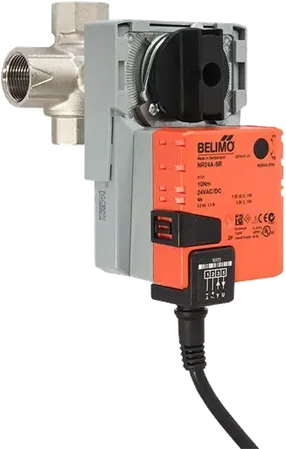

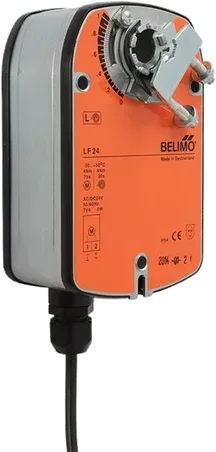

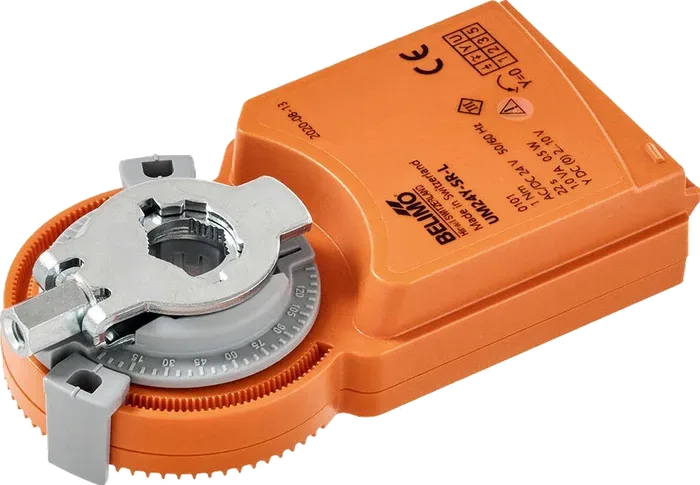

| Приводи та клапани | Belimo — точність регулювання й тривалий ресурс |
| Перетворювачі тиску | Belimo — вимірювання наявного напору, продуктивності, тиску в приміщенні з функцією auto-zero |
| Активні датчики | Belimo — висока надійність і точність вимірювання |
| Захисні пристрої | Надійні компоненти відомих брендів |
Вимірювання по всіх ключових точках. Значення виводяться на операторську панель і в систему диспетчеризації. Це дозволяє бачити реальний стан установки, а не здогадуватись про нього.
Інтеграція з BMS
Автоматика розрахована на роботу в складі системи диспетчеризації будівлі. Усі істотні точки вимірювання доступні для BMS.
- Modbus Основний протокол інтеграції
- TCP/IP, BACnet IP, Modbus RTU Підключення до систем диспетчеризації
- Wi-Fi, USB Локальний доступ і налаштування через частотні перетворювачі
