Підвісні вентиляційні установки Opal Compact
Компактні установки для монтажу під стелю, де немає місця під повнорозмірну секційну. Заводська автоматика Plug&Play, продуктивність 300–3400 м³/год, шість типорозмірів.
Надішліть ТЗ файлом — відповідаємо протягом години в робочий час.
Про установку Opal Compact
Opal Compact — сучасна безкаркасна компактна вентиляційна установка для комфортної вентиляції найрізноманітніших об’єктів. Clima Gold як досвідчений виробник пропонує обладнання, створене для інвестицій, що вимагають швидкого монтажу, високої функціональності та надійної роботи в професійних системах HVAC.
Установка Opal Compact застосовується в об’єктах громадського призначення, житлових будинках, сервісних приміщеннях, рекреаційно-спортивних об’єктах, школах, офісах та багатьох інших просторах, які потребують ефективної механічної вентиляції.
Обладнання призначене виключно для внутрішнього монтажу. Стандартно це підвісний блок, з можливістю виконання в лежачому варіанті на рамі з обслуговуванням згори або у стоячому біля стіни на рамі. Завдяки цьому установка точно припасовується до технічних умов конкретного об’єкта. Opal Compact має заводську проводку, конфігурацію та вбудовану автоматику керування — це суттєво скорочує час монтажу й пуску: після підключення повітроводів і живлення обладнання готове до роботи. Ідеальний варіант для інвесторів, які очікують рішень типу plug&play.
Установка вирізняється також дуже коротким строком виконання замовлень, що дозволяє вести інвестицію без простоїв на будівництві. Завдяки інтеграції з системами керування та BMS обладнання стає сучасним елементом комплексних систем HVAC.
На більших об’єктах Opal Compact може працювати разом із даховими установками, утворюючи продуктивні та енергоощадні вентиляційні інсталяції.
Конструкція

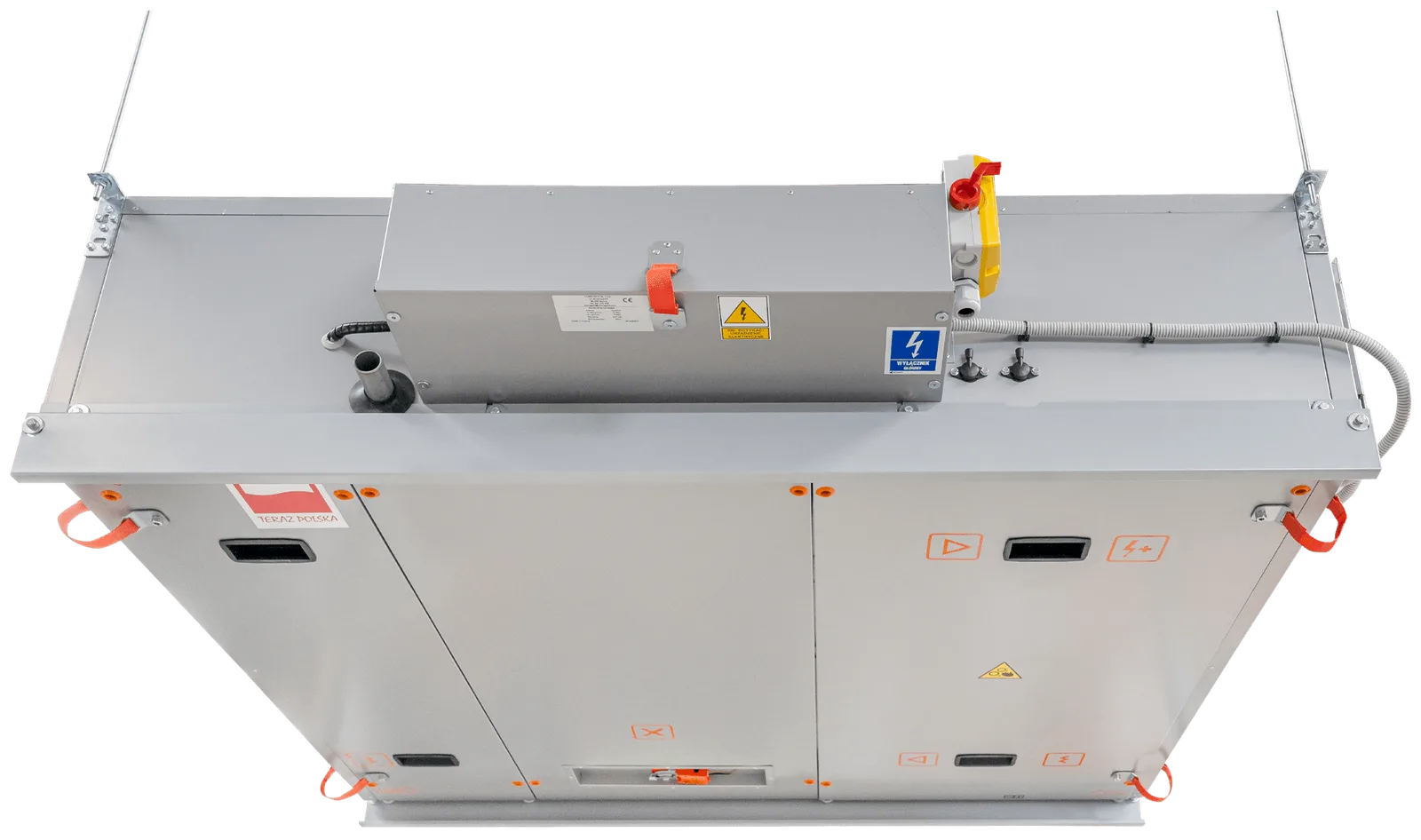

Наведіть на позначку, щоб побачити вузол установки зблизька.
Вузли установки — списком під фото.
Виконання
Монтаж установки — лише у внутрішньому виконанні.
Конструкція
Безкаркасна конструкція.
Ізоляція
Ізоляція товщиною 60 мм — панелі, заповнені мінеральною ватою.
Рама
У лежачій версії та стоячій біля стіни: рама заввишки 80 мм з оцинкованої сталі підвищеної корозійної стійкості.
Конфігурація
Доступна конфігурація: моноблочна.
Двигуни вентиляторних вузлів
Двигуни EC (електронно комутовані).
Двигуни вентиляторних вузлів
Двигуни EC (електронно комутовані).
Рекуперація тепла
Високоефективні системи рекуперації тепла: протитечійний і роторний теплообмінники.
Теплообмінник
Конфігурація дозволяє вбудувати електричний нагрівач усередині установки та додати канальну секцію з водяним чи фреоновим теплообмінником у режимах нагріву й охолодження.
Автоматика
Автоматика надбудована.
Проводка
Заводська проводка вимірювальних і виконавчих елементів автоматики з необхідними швидкороз’ємами для з’єднання секцій.
Аксесуари
Напрямні кожухів — для легкого й безпечного сервісного обслуговування. Лише в підвісному Opal Compact.
- моноблочна конфігурація
- безкаркасна конструкція
- внутрішній монтаж
- конструкційна рама заввишки 60 мм (для лежачого або стоячого виконання)
- ізоляція товщиною 60 мм
- корозійна стійкість: клас C3
- термічні властивості корпусу: T2/TB2
- жорсткість корпусу: D1
- герметичність корпусу: L1
- автоматика: надбудована

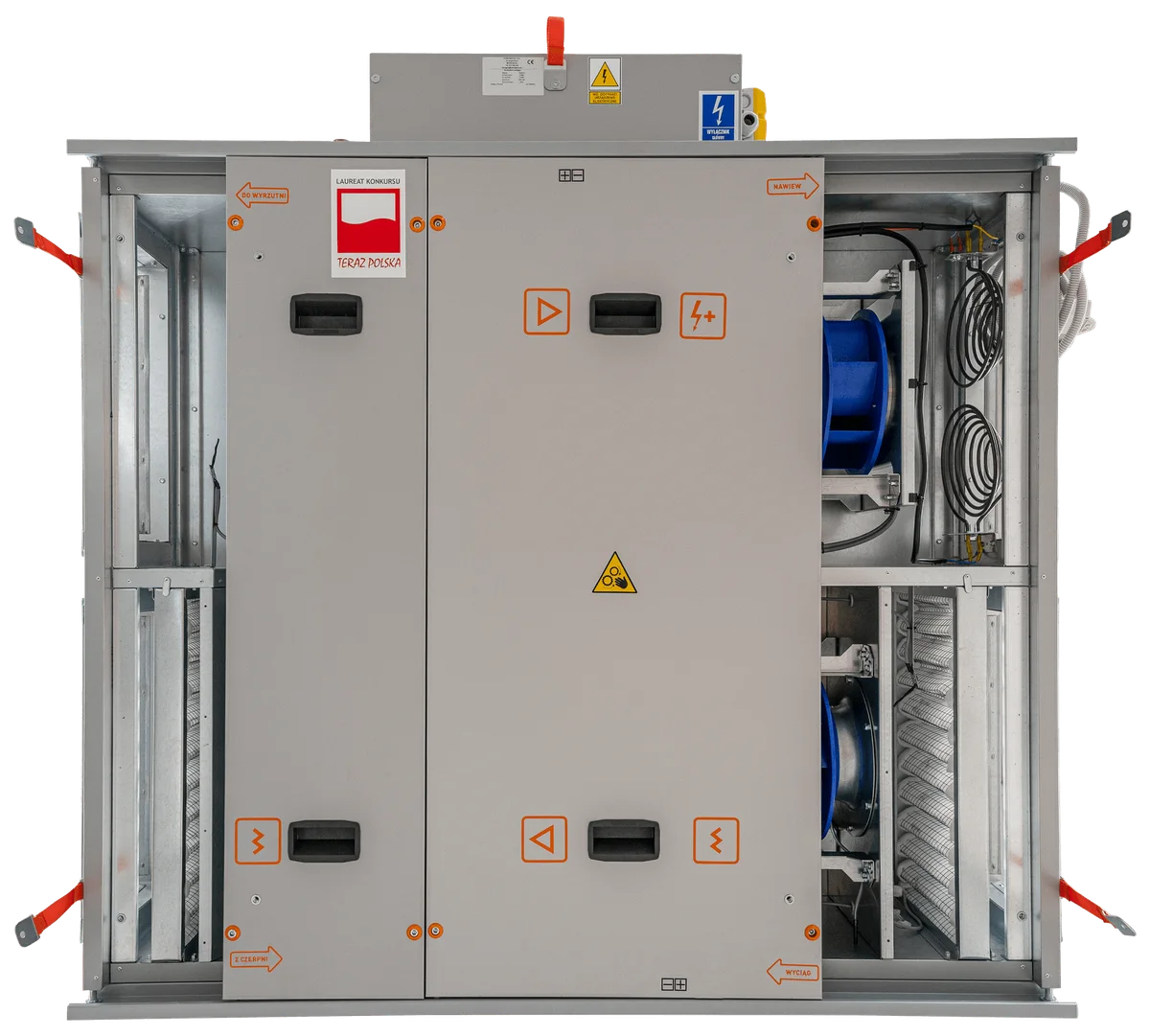

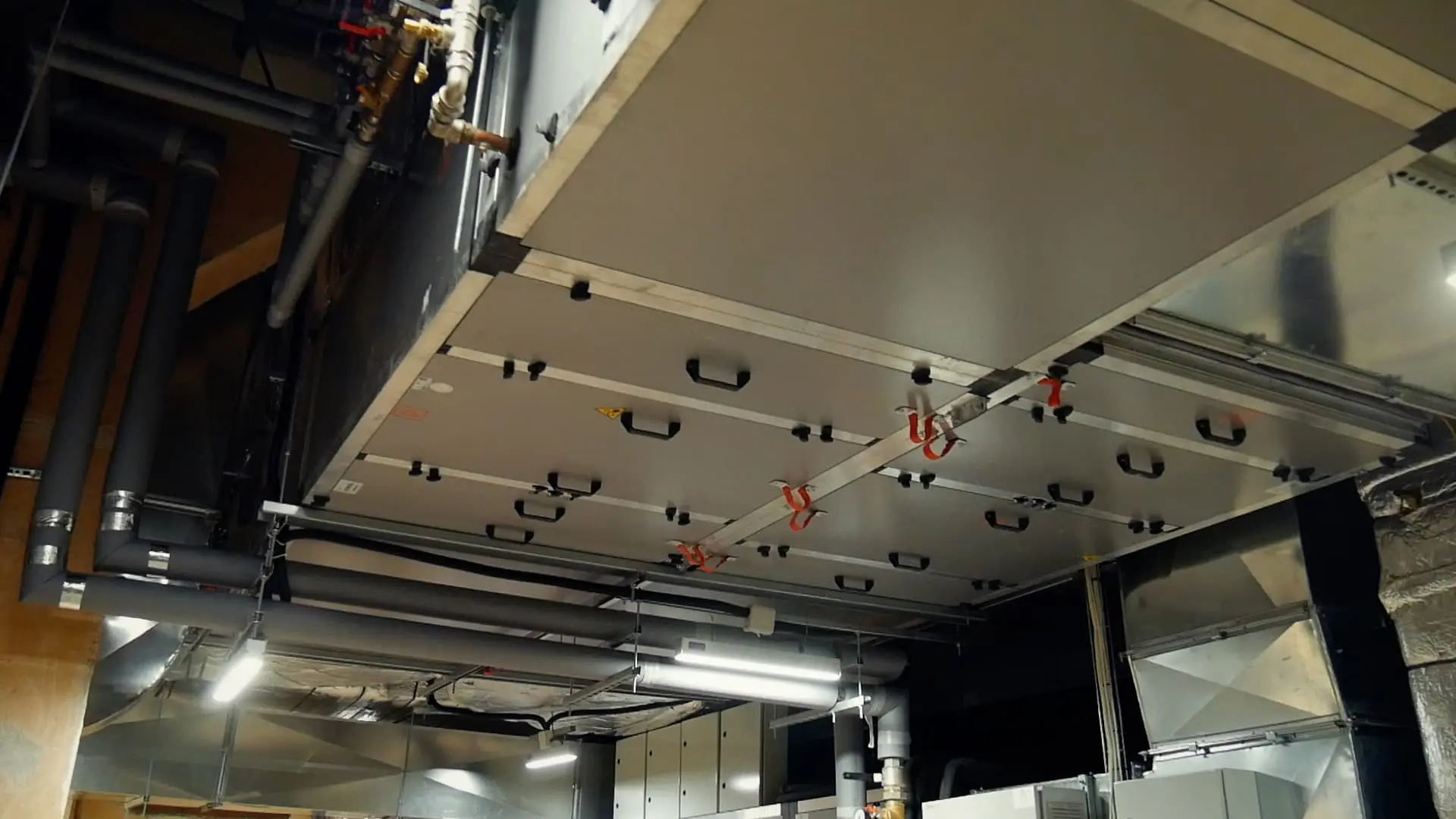

- підвісна версія з розсувними ревізійними кожухами
Оснащення
- протитечійний теплообмінник
- роторний теплообмінник
- вентилятор EC
- фільтри класу M5–F7 (PM10 65% – PM1 55%)
- нагрівач: водяний, електричний
- охолоджувач: фреоновий, водяний
Де ставлять підвісні Opal
Підвісні установки розраховані на об’єкти малого й середнього об’єму, де важливі компактність і тиха робота. Монтаж у зоні стелі не забирає корисну площу приміщення.
Готелі, ресторани, кафе
Монтаж під стелею, низький рівень шуму від 51 дБ(А)
Офісні та громадські будівлі
Компактні розміри, керування з панелі, BMS або браузера
Школи та дитячі садки
Продуктивність під норму на людину, керування за CO₂
Торгові й сервісні приміщення
Швидкий монтаж, заводська готовність
Спортзали
Роторна рекуперація з поверненням вологи
Як влаштована й де монтується
Установка має безрамну панельну конструкцію та малу вагу — від 77 кг у найменшому типорозмірі. Це дозволяє монтувати її там, де важкій секційній не місце.
| Конструкція | Безрамна, сендвіч-панелі з оцинкованої сталі |
|---|---|
| Ізоляція | Мінеральна вата 30 мм, клас вогнестійкості A1 |
| Зовнішнє покриття | Захисний шар кольору RAL 9006 |
| Сторона обслуговування | Ліве або праве виконання |
| Ревізія | Розсувні захисні панелі, робочий простір зменшено до 50 мм |
| Теплообмінники | Електричний, водяний або фреоновий |
| Положення | Особливість |
|---|---|
| Підвісне горизонтальне | Основне виконання, монтаж у зоні стелі |
| Горизонтальне з роботою зверху | Рама висотою 60 мм |
| Підлогове | Рама висотою 60 мм |
Технічні характеристики
Opal Compact випускається у двох варіантах рекуперації. Протитечійний дає вищу теплову ефективність, роторний додатково повертає вологу. Дані — з каталогу, по кожному з шести типорозмірів.
| Розмір | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Діапазон продуктивності, м³/год | 300–500 | 350–750 | 600–1150 | 1000–1500 | 1400–2200 | 2100–3100 |
| Доступний тиск, Па | 250 | 200 | 300 | 300 | 300 | 300 |
| Рівень шуму, дБ(А) | 53 | 51 | 52 | 52 | 56 | 58 |
| Ефективність рекуперації, % | 87,9 | 88,1 | 88,6 | 88,2 | 88,4 | 89,9 |
| Висота × Ширина × Довжина, мм | 295 × 835 × 1270 | 335 × 1030 × 1270 | 375 × 1030 × 1530 | 375 × 1270 × 1530 | 375 × 1870 × 2020 | 495 × 1870 × 2250 |
| Розмір | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Діапазон продуктивності, м³/год | 300–500 | 350–750 | 650–1300 | 1150–1950 | 1400–2500 | 2250–3400 |
| Доступний тиск, Па | 285 | 200 | 300 | 300 | 300 | 300 |
| Рівень шуму, дБ(А) | 53 | 51 | 51 | 53 | 58 | 58 |
| Температурна ефективність, % | 76,6 | 79,2 | 76,1 | 76,0 | 75,9 | 75,9 |
| Відновлення вологи, сорбційний, % | 75,9 | 83,1 | 74,8 | 74,6 | 74,3 | 74,4 |
| Маса установки, кг | 77 | 94 | 135 | 167 | 190 | 240 |
| Висота × Ширина × Довжина, мм | 420 × 580 × 1300 | 420 × 820 × 1300 | 420 × 1210 × 1500 | 420 × 1570 × 1500 | 520 × 1570 × 2000 | 520 × 1970 × 2000 |
| Фільтрація | PM10 65% (M5) стандартно, опційно PM1 55% (F7) |
|---|---|
| Вентилятори | З електронно комутованими двигунами (EC) |
| Нагрів | Електричний або водяний, плавне регулювання потужності |
| Товщина ізоляції | 30 мм |
Маса вказана для установки без електричного нагрівача. Значення для інших конфігурацій — за підбором.
Автоматика Plug&Play
Установка приходить із заводською проводкою, вільно програмованим контролером і попереднім налаштуванням. Після підключення комунікацій вона готова до роботи.
| Функція | Деталі |
|---|---|
| Керування | Операторська панель, кабель до 5 м для монтажу поза щитом |
| Розклад | Календар на 3 часові зони, до 10 періодів провітрювання на день |
| Регуляція | Каскадна або пряма, незалежне керування припливним і витяжним вентиляторами |
| Захист рекуператора | Від обмерзання: зниження рекуперації, витрати або підігрів |
| Freecooling | Опційно, а також робота з ґрунтовим теплообмінником |
| Датчики | Підключення CO, CO₂, вологості та інших |
| Інтеграція з BMS | MODBUS RTU, MODBUS TCP/IP |
| Журнал аварій | Останні 50 подій із часом виникнення й завершення |
Віддалений моніторинг через ClimaVisa
Opal Compact опційно підключається до платформи ClimaVisa — візуалізації установки у веб-браузері, без встановлення програм.
| Можливість | Деталі |
|---|---|
| Схема установки | Стани вимірювальних і виконавчих елементів на графічній схемі під конкретну конфігурацію |
| Історія | Температури й режими за 24 години, 3 чи 7 днів або місяць |
| Аварії | Активні та архівні, з текстовим описом |
| Керування | Зміна режиму й заданих температур, повна віртуальна операторська панель |
Що йде в комплекті
-
Автоматика керування
Від виробника, із заводською проводкою й попереднім налаштуванням
-
Теплообмінник
Електричний, водяний або фреоновий, за конфігурацією
-
Документація
Технічно-експлуатаційна документація, технічна картка, сертифікати
-
Гарантія та сервіс
Сервісна служба, гарантійні та післягарантійні огляди
-
Віддалений моніторинг
ClimaVisa, опційно, у браузері без встановлення програм
